用途別ケーブル紹介 : 風力タービン

image of JP article - cable

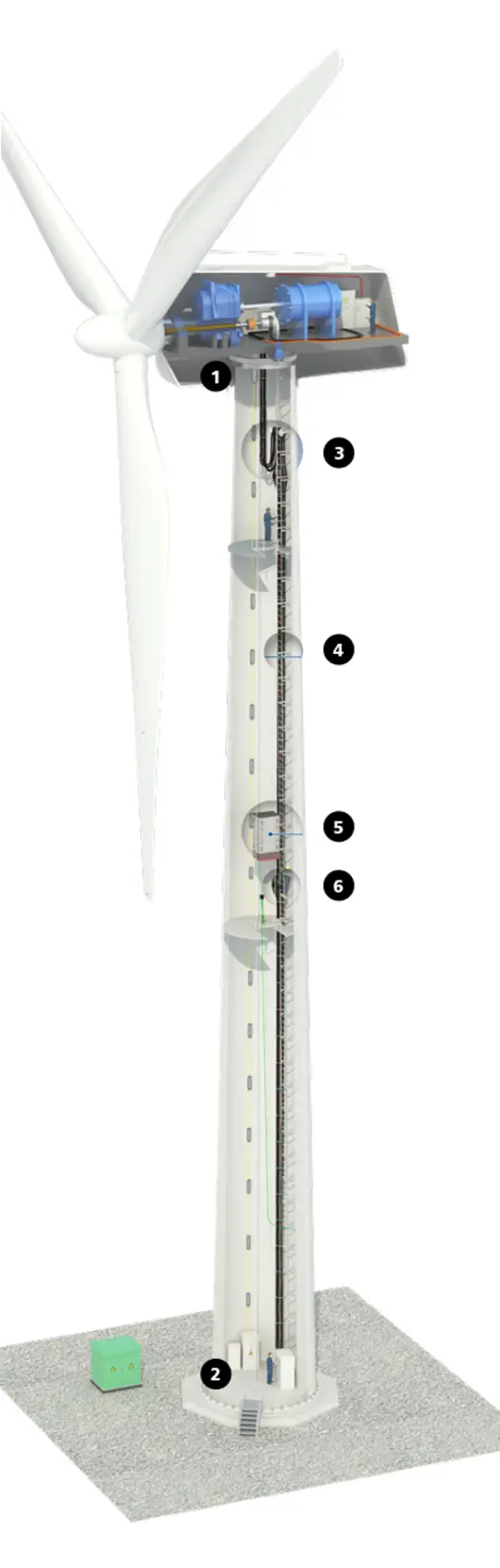

ローターからグリッドまで

HELUKABEL は、陸上・洋上風力タービンおよび風力発電所のインフラ配線に最適なソリューションを提供します。

銅またはアルミニウム導体の低圧・高圧ケーブル、ツイスト式ケーブル、データおよびネットワーク技術、組み立て済み光ファイバーケーブル、個別の接続・相互接続技術、およびタワー内でケーブルを固定・結束するためのその他のアクセサリなど、当社は全製品を一元的に提供しています。

➊ゴンドラ

高温用耐油パイプ

  • 制御・バスケーブル : 回転部品の過酷な環境における極端な機械的負荷に対応する高い柔軟性
  • 通電容量の高いハイブリッドケーブルソリューション : ローターブレードの調整 (ピッチドライブ) をスリップリングから中空ギアボックスシャフトを経由してハブに供給・制御
  • 耐ねじれ性火災報知器ケーブル
  • 銅および光ファイバー技術のデータおよび通信ケーブル

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

➋タワーフット

多芯および細撚り電源ケーブル

  • アルミニウムと銅製
  • 0.6/1 kV から 35 kV までの地下設置用• 空導管システム

電源接続 : 中電圧ケーブル

  • アルミニウム製および銅製
  • あらゆる電圧レベルと 1000mm² までの仕様に対応
  • 縦方向および横方向の防水性
  • 中電圧ジョイントおよび屋内端子

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

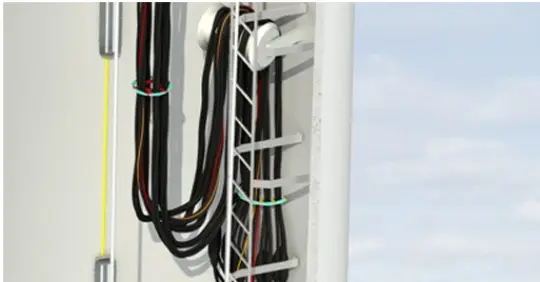

➌ループ 3

WK シリーズの耐ねじりケーブル

  • 15,000 サイクル試験済み
  • 40°C~+145°C の気候ゾーンに対応
  • 耐油性、耐オゾン性、耐紫外線性
  • 必要なすべての認証を取得
  • ケーブル引き出しスリーブ

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

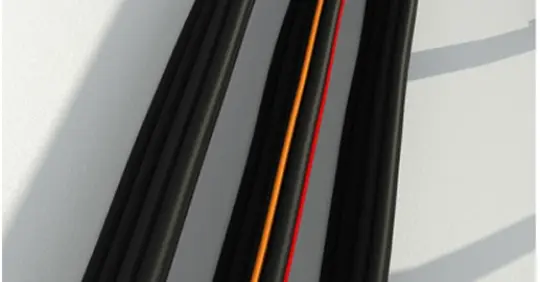

➍タワー

銅 / アルミケーブル

  • 撚り線/細撚り線、特殊合金
  • 0.6/1 kV - 35 kV
  • VDE - CE - UL/CSA規格適合
  • 有名メーカーの各種締結システム

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

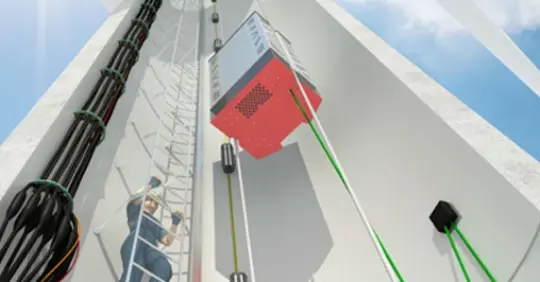

➎リフト

WK リフト導線

  • リフト用供給ケーブル
  • トロリー仕様の給電ライン、オプションでフラットケーブルにも対応
  • 高い耐屈曲性と耐摩耗性
  • CE & UL/CSA 認証

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

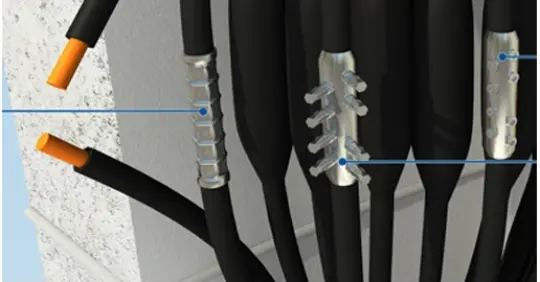

➏コネクタ

広範な接続技術

  • CU/CU - AL/AL - AL/CU
  • 圧着及びスクリューバージョン
  • 圧着工具 : 電気油圧式手動圧着プレス
Windturbin pic1
windturbin pic3
ループ
windturbin pic4
タワー
windturbin pic5
リフト
windturbin pic6
コネクタ

お問い合わせ・ご相談ください

風力タービンおよび風力発電の配線で「どのケーブルが合う?」と迷ったら、図面や写真を添えて お問い合わせフォーム または メールからお問い合わせください。経験豊富なエンジニアが最適な構成をご提案します。
